Filtro per classe IFC
Il primo criterio da impostare è la classe IFC. Questa viene selezionata in 2 modalità:
•Tramite una lista: Appare un elenco di tipologie di elemento in linguaggio "user friendly";
•Tramite classe: Appare l'elenco di tutte le classi IFC, evidenziando quelle rilevate nel modello corrente.
Dopo aver impostato la classe, confermare con il segno di spunta a destra.
Altri filtri
Dopo aver selezionato la classe IFC principale, è possibile affinare il filtro con altre condizioni, tramite l'icona
Appare un elenco di tipologie di condizioni da aggiungere al filtro:
per attributo |
Filtra gli elementi per attributi IFC.
•Nome; •Tipo Oggetto (ifc ObjectType); •Piano di appartenenza; •Elevazione dal piano; •Locale di appartenenza.
|
per proprietà
|
Filtra gli elementi per proprietà ( ifcPropertySet / ifcProperty )
|
per quantità |
Filtra gli elementi per quantità ( ifcQuantitySet / ifcQuantity )
|
per classificazione |
Filtra gli elementi per classificazione ( ifcClassification)
|
per materiale |
Filtra gli elementi per materiale ( ifcMaterial ) associato
|
per proprietà materiale |
Filtra gli elementi per proprietà ( ifcPropertyset ) del materiale ( ifcMaterial ) associato
|
Ogni condizione prevede la propria definizione, tuttavia in generale è sempre richiesto di definire un valore o un'insieme di valori.
Inserendo più valori si ottiene una condizione "OR", che quindi estrae dal modello elementi che hanno un certo valore "oppure" un altro.

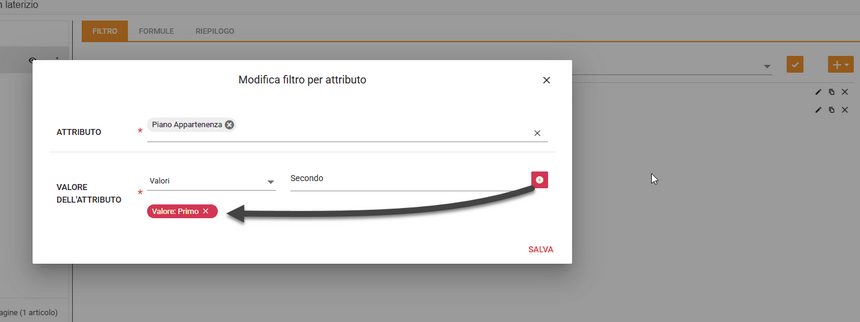

L'immagine seguente è un esempio del filtro per attributo
Modifica
Tramite le icone collocate sulla destra è possibile modificare una delle condizioni del filtro
1.Modifica. Apre la modale per la modifica
2.Duplica
3.Elimina
Filtri da Selezione

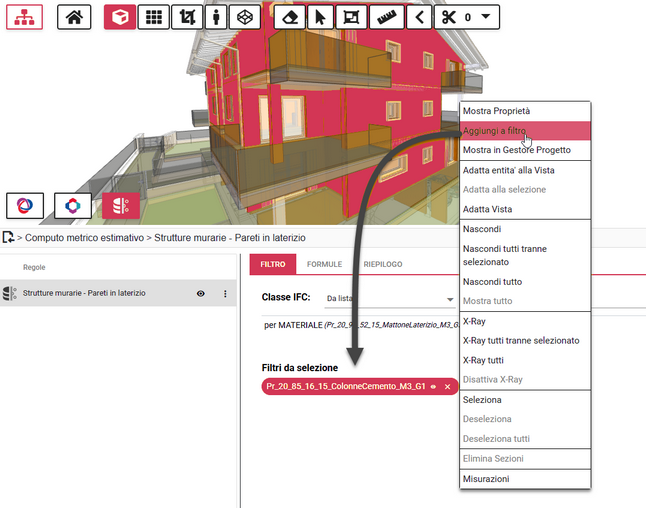

E' possibile aggiungere elementi al filtro tramite una selezione puntuale tramite il viewer
Nota: Si raccomanda di selezionare elementi della stessa classe IFC, in caso contrario è molto probabile che nessuna variabile sia disponibile nella fase successiva di composizione delle formula.
Se ad esempio è necessario estrarre quantità sia da murature, che da colonne, è consigliato realizzare 2 regole distinte.
