QTOQuantity Take Off |
Questo modulo di 8BIM Platform consente di impostare la computazione da modello BIM basata su regole automatiche.
La funzione Quantity Take Off permette di estrarre e quantificare in modo automatico gli elementi presenti all’interno dei modelli o dei documenti tecnici gestiti dal sistema.
È uno strumento pensato per agevolare le attività di analisi, stima e controllo dei materiali o delle componenti di progetto.

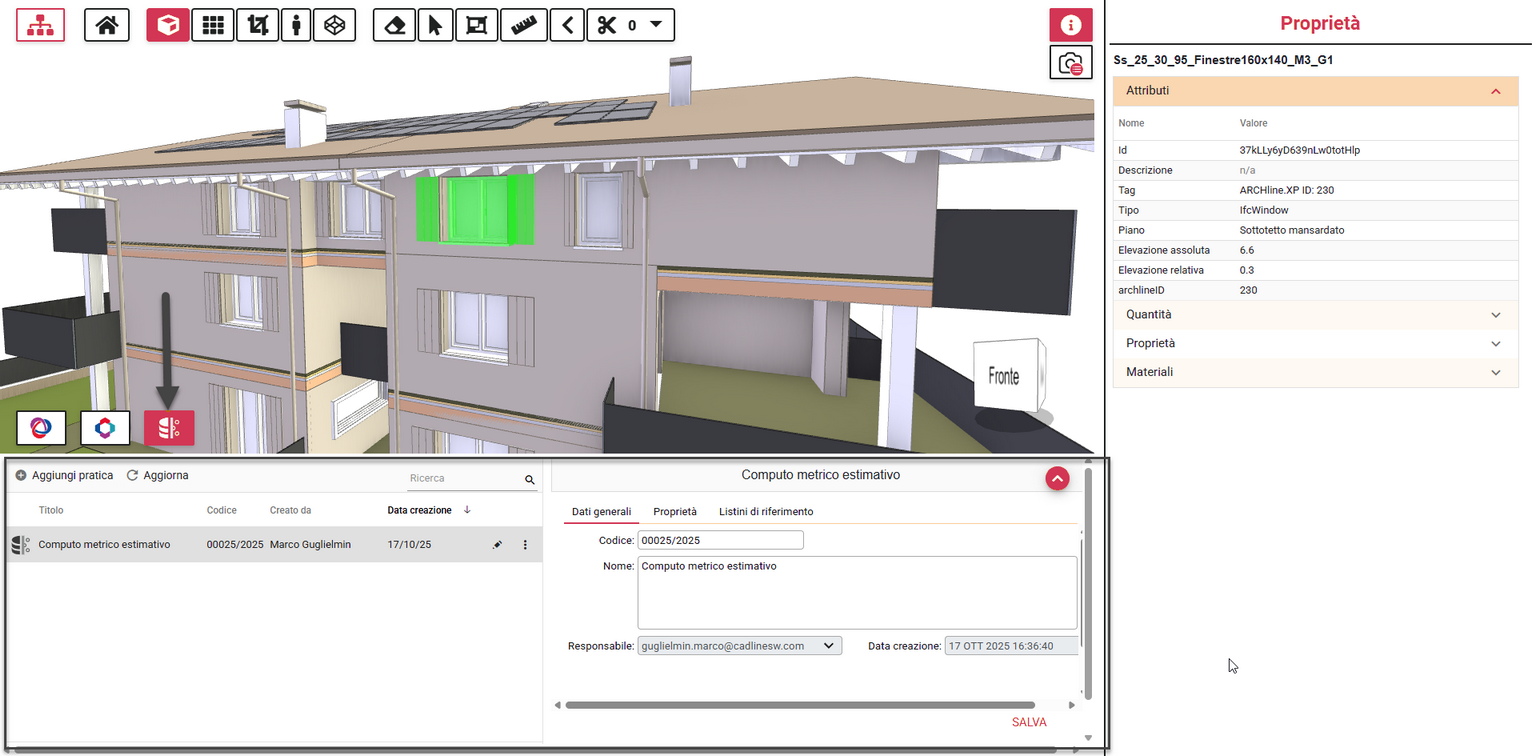

Il modulo è accessivamente esclusivamente all'interno del BIM Viewer.
Caratteristiche principali
•Rilevazione automatica: identifica e raccoglie i dati quantitativi (misure, superfici, volumi, quantità, ecc.) direttamente dagli oggetti o dai documenti digitali.
•Filtri e criteri di selezione: consente di limitare l’analisi a specifiche categorie, discipline o porzioni del modello.
•Report dei risultati: genera un report dettagliato, esportabile in formato Excel, con i valori estratti e le informazioni di riferimento (origine, unità di misura, posizione, ecc.).
•Aggiornamento dinamico: i dati possono essere ricalcolati in qualsiasi momento, in modo da riflettere le eventuali modifiche intervenute nei documenti di origine.
Utilizzo tipico
•Ideale per attività di computo metrico, controllo delle quantità di progetto o verifica della coerenza dei dati tecnici tra modelli e documentazione.
Flusso di lavoro
Il flusso di lavoro consente nell'impostare in modo strutturato il processo di estrazione e calcolo delle quantità a partire dai modelli digitali. L’obiettivo è quello di tradurre le informazioni geometriche e parametriche contenute nel modello in dati quantitativi coerenti con le lavorazioni e i listini di riferimento.
1.Il processo inizia con la creazione di una nuova pratica, nella quale vengono impostati i listini o gli elenchi di riferimento che contengono le lavorazioni da utilizzare nel calcolo. Questi listini costituiscono la base dati per l’associazione tra gli elementi del modello e le voci economiche o tecniche da computare.
2.Successivamente, si procede con la definizione delle regole di mappatura, che rappresentano il cuore del sistema di Quantity Take Off. Le regole hanno la funzione di mettere in relazione le misure estratte dal modello con le lavorazioni definite nei listini, consentendo di automatizzare la generazione dei computi.
3.Ogni regola viene costruita attraverso due componenti principali:
•Filtri, che permettono di individuare e selezionare in modo mirato gli elementi del modello da considerare nel calcolo, in base a parametri, categorie o proprietà specifiche;
•Formule, all’interno delle quali vengono richiamati gli articoli del listino e definite le modalità di calcolo delle quantità (ad esempio moltiplicazioni, conversioni o aggregazioni di valori).
L’integrazione tra filtri e formule consente di ottenere un sistema flessibile e preciso, capace di adattarsi a modelli di diversa complessità e di restituire risultati coerenti con le regole tecniche e contabili del progetto.
